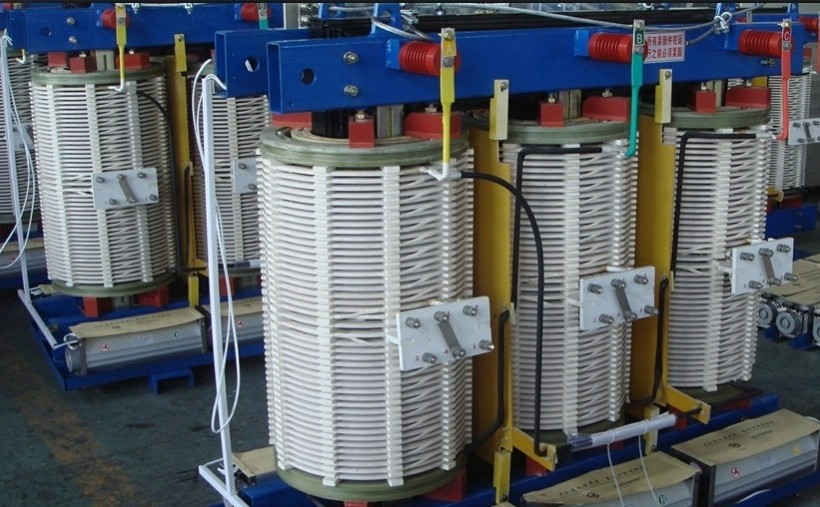

干式變壓器廠家：對干式變壓器線圈的基本概念

　　線圈廣泛應用在各種電氣設備中，變壓器線圈是干式變壓器的重要組成部分，有人說線圈是變壓器的心臟．可見線圈對干式變壓器的重要性。在變壓器中，干式變壓器線圈是電路部分，在變壓器的運行中，會遇到過電壓、高溫、過電流等惡劣情況．為了使干式變壓器能夠長期安全可靠運行，線圈必須滿足電、力、熱的基本要求。





　　變壓器長期運行中，干式變壓器線圈的絕緣必須承受住雷電沖擊電壓、操作沖擊電壓和長期工作電壓。因此，在線圈制造過程中，必須注意以下幾點：



　　(1)繞組線的規格及匝絕緣必須符合標準要求，導體本身不得有毛刺、尖角、裂紋、起皮；匝絕緣無破損、缺層；導體焊接質量絕對可靠。



　　(2)線圈所有絕緣（包括匝絕緣、層絕緣、油道絕緣和主絕緣等）應符合要求，在制造過程中嚴格執行各部件的公差標準，保持清潔，不得有金屬和非金屬異物落入，線圈存放在干燥處，并覆蓋防塵。



　　(3)干式變壓器線圈換位處，保護換位用的梭形墊片和換位包扎等應符合要求，確保線圈在壓緊和運行中不致?lián)p壞匝絕緣。



　　為了保證線圈的使用壽命，在變壓器的設計上要有足夠的外部冷卻條件，線圈內部也應有良好的冷卻條件，即滿足散熱需要的縱向油道和橫向油道（或氣道）。在干式變壓器線圈制造過程中，必須保證內部油道暢通無阻，繞組線不得有瓢曲不平堵塞油道；絕緣紙包扎緊實，不允許有毛邊；布帶包扎緊實，其端頭用膠粘牢；紙板條的端頭不要進入油道；內導向和外導向隔板要放置正確。
