干式變壓器溫控系統
文章來源:北京創聯匯通電氣 ????? 發布時間： 2020-09-14 09:44:40
導讀：干式變壓器 的安全運行和使用壽命很大程度上取決于干式變壓器繞組絕緣的安全可靠性。繞組溫度超過絕緣耐壓溫度是干式變壓器不正常工作的主要原因之一。監測和報警變壓器的工作

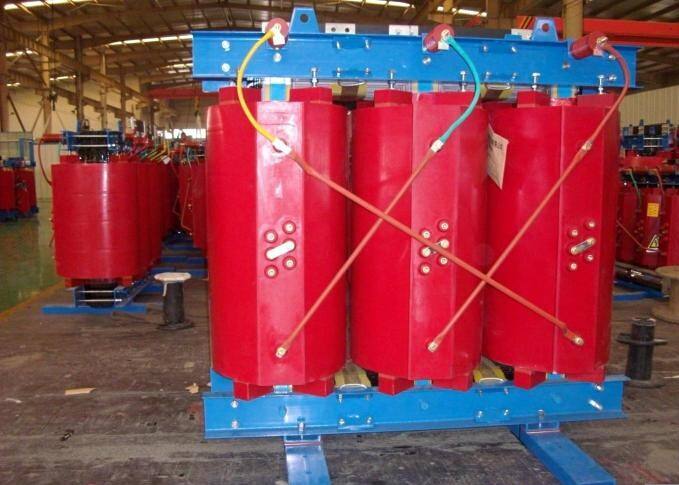

干式變壓器的安全運行和使用壽命很大程度上取決于干式變壓器繞組絕緣的安全可靠性。繞組溫度超過絕緣耐壓溫度是干式變壓器不正常工作的主要原因之一。監測和報警變壓器的工作溫度是非常重要的。下面介紹GTB系列的溫度控制系統。
（1）風扇自動控制：溫度信號由嵌入Zui低壓繞組熱內的PT100的熱敏計測量。當繞組溫度達到110℃時，系統會自動啟動風扇冷卻。當繞組溫度低于90℃時，系統會自動停止風扇。
（2）超溫警報及道口：在嵌入低壓繞組中，通過PTC非線性熱敏電阻采集繞組或鐵芯溫度信號。變壓器繞組溫度達到155℃時，系統輸出過溫警報信號。當溫度持續上升到170℃時，變壓器無法繼續運行。向二次保護電路發送超溫斷路器信號，讓變壓器快速切斷。
（3）溫度顯示系統：將PT100熱敏電阻嵌入低壓繞組中測量溫度變化值，直接顯示各相繞組的溫度（可記錄三相巡查和Zui大值顯示、Zui的歷史高溫），可輸出4-20mA模擬量的Zui高溫。如果需要傳輸?shù)竭h程計算機（距離1200米），可以配備計算機接口和發射機。Zui是一樣的。監視時31臺變壓器。系統的超溫警報和道口通過PT100的熱敏電阻信號來操作，并且可以進一步提高溫度控制保護系統的可靠性。
